ال اس اف LSF روشی نوین برای ساخت سریع و ایمن انواع سازه میباشد که در سطح جهانی مورد استفاده قرار میگیرد. ما در شرکت نوردکاران فولادغرب سازه ال اس اف LSF را به روش نیوزلندی و با استفاده از تکنولوژی Framecad با برند تکنواِو TeknoEV طراحی و تولید کنیم.
ورق گالونیزه با استفاده از دستگاه رول فورمینگ مخصوص به صورت پروفایلهای مخصوص شکل داده شده و اجزاء اصلی سازه ساخته میشود و این اجزاء در محل احداث سازه، روی هم نصب و در نهایت اسکلت اولیه ایجاد میشود. در سازهی ال اس اف LSF استفاده از مصالح سنتی به حداقل میرسد. برای تکمیل و عایقبندی سازه LSF از پشم شیشه برای دیوارها و ساندویچ پانل برای پوشش سقف میتوان استفاده کرد. نمای داخلی و خارجی نیز از روش موجود مانند والکریت و یا کناف استفاده میشود.
از ویژگیهای منحصر بفرد سازه سبک LSF، به اجرای سریع، وزن کمتر سازه، مقاومت در مقابل زلزله و بلایای طبیعی میتوان اشاره کرد. قیمت سازه سبک ال اس اف LSF نسبت به سایز سازهها کمتر نمیباشد ولی با توجه صرفهجویی در انرژی، یه سرمایهگذاری محسوب می شود.
ویژگیهای ال اس اف LSF
مقاوم در برابر زلزله
مقاوم در برابر زنگزدگی
مقاوم در برابر آتشسوزی
نصب آسان و سریع
تکنواو تولید کننده ال اس اف
گروه صنعتی تکنواو TeknoEV با بهرهگیری از تکنولوژی پیشرفته تولیدکننده پیشرو جهانی دستگاههای ساخت سازههای فولادی سرد نورد (Framecad)، اقدام به تولید ال اس اف LSF مینماید و با استفاده از نرمافزارهای پیشرفتهی همین شرکت جهت طراحی و محاسبات سازه، بهترین سازهها را با دقیقترین محاسبات ساختمانی ارائه میکند.
LSF برای چه نوع سازههایی قابل استفاده است؟
ساختمانهای مسکونی و ویلا
سازههای تجاری و اداری
سازههای تجاری و آموزشی
سازههای صنعتی و سوله
ال اس اف LSF چیست؟
سیستم ساخت قاب سبک فولادی LSF (Lightweight Steel Framing) ال اس اف یک سیستم ساختمانی است، که برای اجرای ساختمانهای عمدتاً کوتاه مرتبه و میان مرتبه (حداکثر تا ۵ طبقه) استفاده میشود و مورد تأیید مهندسین عمران در کشورهای توسعهیافته و همچنین سازمان نظام مهندسی ایران میباشد. جنس سازه LSF ال اس اف از ورق گالوانیزه بوده و استفاده از این نوع اسکلت در کشور ما قدمتی حدوداً ده ساله دارد و به دلیل دارا بودن مزایای متعددی، استفاده از آن رشد چشمگیری یافته است. در حال حاضر تعداد قابل توجهی از پروژههای ساختمانی با استفاده از سازه LSF در کشور اجرا شده است.
سازه LSF به دلیل عدم استفاده از مصالح سنگین، وزن پایین و عملکرد بهتری که در برابر بار زلزله داشته در مناطق زلزلهخیز جزو بهترین گزینهها در ساختمانسازی محسوب میشود. در بدترین حالت و تحت شدیدترین زلزله اعضای قائم این سازهها دچار پیچش گردیده و بر خلاف سازههای سنتی آوار ندارند. همچنین استفاده از عایقهای حرارتی و صوتی مدرن در این صنعت، این سازه را در صدر سازههای ساختمانی مناسب برای مناطق خاص با اقلیمهای بد آب و هوایی قرار داده است.
برتری سازه ال اس اف LSF و ارجحیت آن نسبت به سازههای متداول به دلیل مقاومت بالای آن در برابر زلزله، افزایش پایایی و ماندگاری ساختمان، سبک بودن سازه، سرعت فوقالعاده اجرا و کاهش هزینه ساخت است. در بین همهی این عوامل، هزینهی ساخت برای افراد یکی از مهمترین آنهاست و موارد مختلفی در میزان آن اثرگذارند. مواردی مثل: نوع کاربری (مسکونی، اداری، …)، نقشهی معماری، متراژ، تعداد طبقات، ارتفاع طبقات، دهانهی ساختمان، دهانهی بازشوها و نوع سقف، همگی عواملی هستند که در کاهش و یا افزایش قیمت تأثیرگذارند.
ال اس اف از طراحی تا نصب
روشهای نوین ساختمانسازی سالهاست که در کشورهای اروپایی و پیشرفته جهان مورد استفاده قرار میگیرد و با آزمایشات فنّی و تجربههای قابل قبولی که انجام گرفته، جایگاه خود را استحکام بخشیده است. خصوصاً با وجود بلایا و حوادث طبیعی از سویی و ضرورتهای اقتصادی از سوی دیگر، صنعت ساخت مسکن به سمت استفاده هر چه بیشتر از این قبیل مصالح با هدف سبکسازی، سریعسازی و صرفهجویی در انرژی حرکت کرده است.
از آن جایی که کشور ما روی کمربند فعال زمین لرزه در جهان واقع شده است لذا سبک کردن ساختمان به روشهای نوین از اهمیت خاصی برخوردار میباشد. سازه LSF یک سیستم پیشساخته ساختمانی است که طی دو دهه اخیر در بسیاری از نقاط جهان برای تولید انبوه مسکن به کار رفته است. سازه LSF از مقاطع فولادی جدار نازک باز تشکیل شده است. این مقاطع با انجام عملیات نورد سرد بر روی ورق نازک فلزی ساخته میشود.
-
تهیه نقشه معماری سازه -
تهیه نقشه سازه ال اس اف -
تولید پروفیل ال اس اف -
مونتاژ پروفیل ال اس اف -
نصب سازه ال اس اف -
اجرای پوشش سازه
پروژههای ال اس اف LSF تکنواو
-

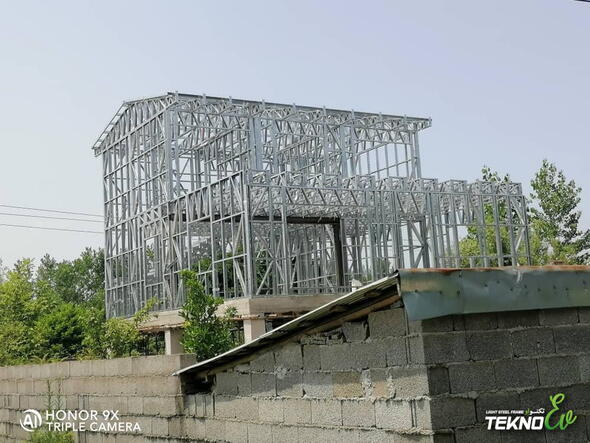

سازه ال اس اف لاهیجان - پل کوه -
سازه ال اس اف اکبرآباد -
سازه ال اس اف رودخان -
سازه ال اس اف گیگاسر -
سازه ال اس اف آرش مال -
سازه ال اس اف چولاب -
سازه ال اس اف گیلان -
سازه ال اس اف خمام -
ال اس اف سربندی -
ال اس اف قلعه رودخان -
ال اس اف ریورس دوهزار -
ال اس اف روتیت کریمآباد -
ال اس اف آبکلهسر -
ال اس اف سنگر -
ال اس اف ولیآباد ثریا -
ال اس اف ضیابر
پروفیل LSF
سازه سبک LSF سازهای پیش ساخته و سبک است که بر اساس طرح معماری بنا، در کارخانه تولید شده و سپس در محل ساختمان با استفاده از پیچهای سرمتهای، بولتها و سایر اتصالات نصب و بر پا خواهد شد. از منظر بررسی مصالح مورد استفاده در احداث بنا، مصالح سازهای در تشکیل سازه LSF به کار میروند و اعضا و مقاطع سازهای، مقاطع مرکب، اتصالات و ملحقات آن را تشکیل میدهند. سازه سبک LSF که شباهت زیادی به روشهای ساخت ساختمانهای چوبی دارد، براساس کاربرد اجزایی به نام استاد (Stud) یا وادار و تراک (Track) یا رانر شکل گرفته است و از ترکیب نیمرخهای فولادی گالوانیزه سرد نورد شده، ساختار اصلی ساختمان برپا میشود. مقاطع مورد استفاده در سازه سبک فولادی U,C و Z است، که معمولاً با اتصالات سرد به یکدیگر متصل میشوند.
انواع سازههای سبک LSF با استفاده از مقاطع فولادی جدار نازک به نام LGS تولید میشوند. این مقاطع در اصل محصولات فولادی نورد سرد میباشند که از ورق گالوانیزه با عرض پروفیل متغیر معمولاً ۸۹ تا ۳۰۸ میلیمتر همچنین ضخامتهای ۰٫۶ تا ۲٫۵ میلیمتر (بسته به طراحی و محاسبات انجام گرفته) تولید میشوند و به عنوان جایگزین سازههای فلزی یا بتنی موجود یا هر نوع حائل دیگر مورد استفاده در ساختمانسازی به کار برده میشوند. مقدار پوشش زینک بر روی آن و گرید مقاومتی آن باید مطابق استانداردهای مربوطه باشد.
فونداسیون سازه LSF طبق محاسبات انجام گرفته میتواند به صورت نواری یا گسترده اجرا شود و عمق آن نسبت به انواع سازههای متداول دیگر کمتر میباشد.
